防水套管預埋預留的注意事項
今天星期四，潤達管道小編為大家詳細講解幾點施工中的注意事項：
(1)在工程施工前應把專業圖紙與建筑結構圖核對，認真校核位置尺寸。確定衛生潔具的排水口尺寸，認真閱讀并熟悉施工圖紙，對各部位、各專業的“預留預埋”仔細校核坐標、規格尺寸、數量，對分包進行書面技術交底，管線密集處應和相關專業共同審核圖紙，對專業之間的交叉和矛盾應在前期解決。制定結構留洞、套管檢查表及時發至各相關人員手中。
(2)在鋼筋綁扎前，應提前做好預留預埋件的加工、準備工作，加工件質量應符合專業有關規范規定。對土建圖紙中的“預留預埋”，土建施工人員預留預埋后，專業責任人與本專業施工圖紙進行核對，檢查是否有誤，發現問題應及時與相關人員聯系，以便與土建專業協商并糾正。施工時嚴格按施工圖和清單進行，不可多余也不可遺漏。
下面，再為大家介紹下防水套管應如何預留預埋：
地下室外墻的套管均應為防水套管，水箱與水泵連接管道的套管和有嚴密防水要求的構筑物及其他重要部位應為柔性防水套管;常規為普通套管。穿墻處之墻壁，如遇非混凝土時應改用混凝土墻壁，而且必須將套管一次凝固于墻內。
施工中容易出現的問題大致有這些：套管漏留、錯留、預留孔尺寸不合適;防水套管預埋位置不準確，軸線、標高與圖紙不符。造成在管道施工過程中對結構剔鑿，影響結構施工質量。
防水套管的用途與作用

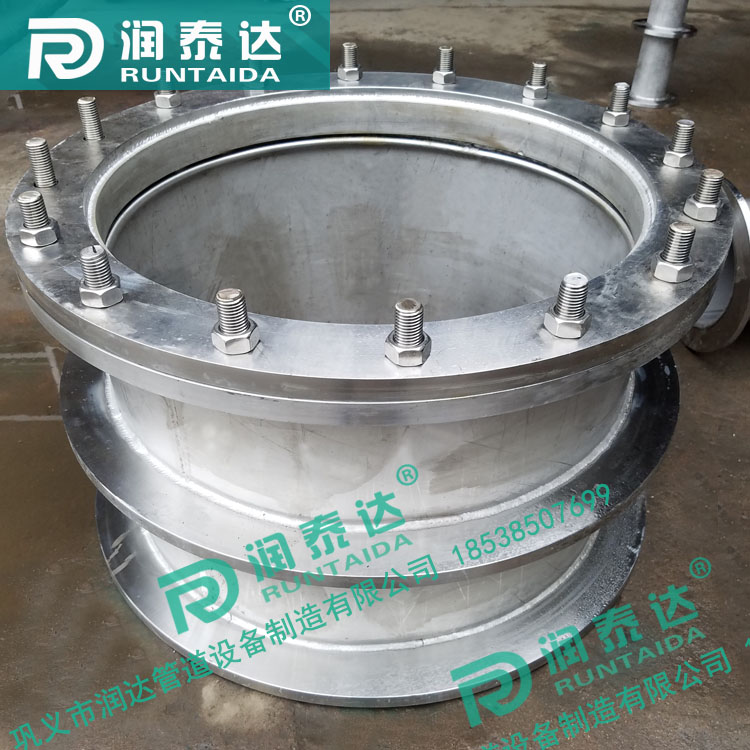

防水套管是固定在墻或板內，管道從中通過防止液體漏出或漏入的地方（比如水池、化糞池、地下室等），就是在套管外壁增加不少于1圈的防水翼，這樣套管澆筑在墻體內時就成為一個整體，不會因脹縮因數而出現裂紋而滲漏。
防水套管一般分為柔性和剛性兩種：柔性防水套管一般適用于管道穿過墻壁之處受有振動或有嚴密防水要求的構筑物；剛性防水套管一般適用于管道穿過墻壁之處要求一般防水的構筑物；套管穿墻處的墻壁如遇非混凝土時應改用混凝土墻壁，而且必須將套管一次凝固于墻內。
|
名稱 |
柔性防水套管 |
剛性防水套管 |
|||
|
型號 |
G R T型 |
G T型 |
|||
|
公稱通徑DN |
適應管外徑D1 |
長度（墻厚） |
翼環直徑D6 |
長度(墻厚) |
翼環直徑D4 |
|
50 |
60 |
300 |
177 |
200 |
225 |
|
65 |
73 |
300 |
190 |
200 |
240 |
|
80 |
89 |
300 |
217 |
200 |
251 |
|
100 |
108 |
300 |
236 |
200 |
280 |
|
125 |
133 |
300 |
257 |
200 |
301 |
|
150 |
159 |
300 |
280 |
200 |
324 |
|
200 |
219 |
300 |
350 |
200 |
394 |
|
250 |
273 |
300 |
402 |
200 |
446 |
|
300 |
325 |
300 |
462 |
200 |
498 |
|
350 |
377 |
300 |
511 |
200 |
567 |
|
400 |
426 |
300 |
565 |
200 |
621 |
|
450 |
480 |
300 |
615 |
200 |
671 |
|
500 |
530 |
300 |
672 |
200 |
720 |
|
600 |
630 |
300 |
787 |
200 |
822 |
|
700 |
720 |
300 |
877 |
200 |
911 |
|
800 |
820 |
300 |
987 |
200 |
1011 |
|
900 |
920 |
300 |
1087 |
200 |
1113 |
|
1000 |
1020 |
300 |
1187 |
200 |
1213 |
|
1200 |
1220 |
300 |
1390 |
200 |
1414 |
|
1400 |
1420 |
300 |
1590 |
200 |
1615 |
|
1600 |
1620 |
300 |
1790 |
200 |
1816 |
|
1800 |
1820 |
300 |
1990 |
200 |
2018 |
